Riduzione delle emissioni di black carbon: funzionano i filtri antiparticolato?
Una delle emissioni climalteranti che più contribuiscono al riscaldamento globale, seppur poco conosciuta, è quella di black carbon, piccole particelle carboniose derivanti dalla combustione incompleta di combustibili fossili e biomasse. Sono anche particelle molto pericolose per la salute, per cui la riduzione delle emissioni di black carbon rappresenta una delle azioni cosiddette “win & win”, ossia utili per affrontare il tema del riscaldamento globale e dell’inquinamento atmosferico. Diversi inventari delle emissioni hanno indicato fra le sorgenti principali la combustione della legna e quella nei motori dei veicoli diesel (qui uno studio sulla Lombardia). La tecnologia proposta e già utilizzata a livello europeo per ridurre le emissioni di black carbon dai mezzi diesel è quella dei filtri antiparticolato. Eppure in Italia diversi mezzi di informazione, due puntate di Report (qui e qui) e un recente articolo del Fatto Quotidiano (qui) hanno messo in discussione l’utilità di questi dispositivi. Utilizzando argomenti poco fondati e citando genericamente studi e letteratura scientifica secondo i quali “i filtri antiparticolato sono sostanzialmente inutili (se non dannosi) ai fini del contenimento delle “polveri sottili”” e addirittura “con l’installazione dei Fap i danni per la salute sono potenzialmente persino maggiori” senza riportarne i riferimenti precisi (autori, titolo, rivista, anno etc.).
Il filtro antiparticolato, il cui acronimo in inglese è DPF (Diesel Particulate Filter), è diventato un componente essenziale degli autoveicoli diesel per rispettare il limite di emissione imposto dalla normativa per l’omologazione Euro 5 ed Euro 6 [1,2] sul numero di particelle (6*1011 #/km, ovvero numero di particelle solide, con diametro aerodinamico nel range 23 nm ÷ 2,5 µm, emesse al chilometro) e per ridurre in maniera drastica le emissioni di particolato allo scarico dei mezzi pesanti e off-road.
l principio operativo del DPF si basa sulla separazione del materiale particolato dal flusso gassoso per

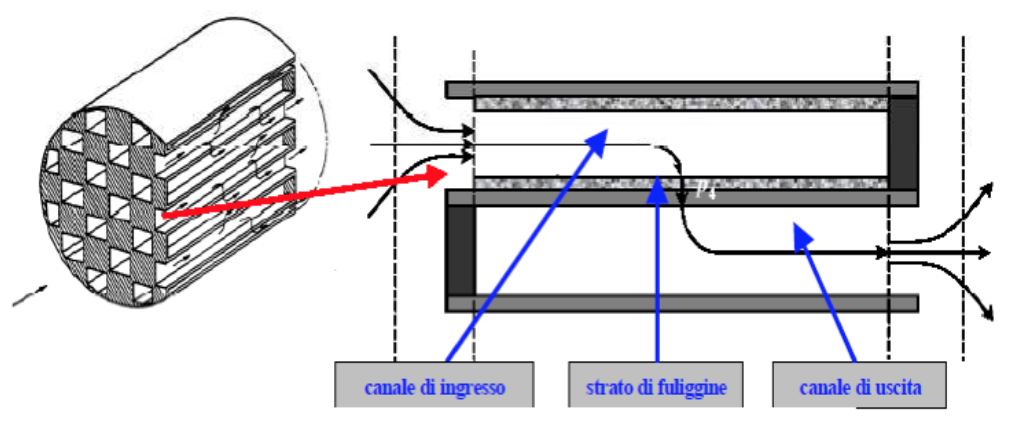

deposizione su una superficie di raccolta [Figura 1]. Il DPF raccoglie tutte le particelle carboniose (nel settore delle emissioni autoveicolari definite “soot”, sostanzialmente assimilabile al black carbon) emesse dal motore diesel fino a che non raggiunge un limite massimo di filtrazione, segnalato alla centralina da sensori di contropressione allo scarico. A quel punto la centralina elettronica avvia il processo di rigenerazione del filtro antiparticolato, tramite delle post-iniezioni di gasolio che consentono la combustione ottimizzata e ben controllata dalla centralina elettronica del soot accumulato direttamente sul filtro [Figura 2].

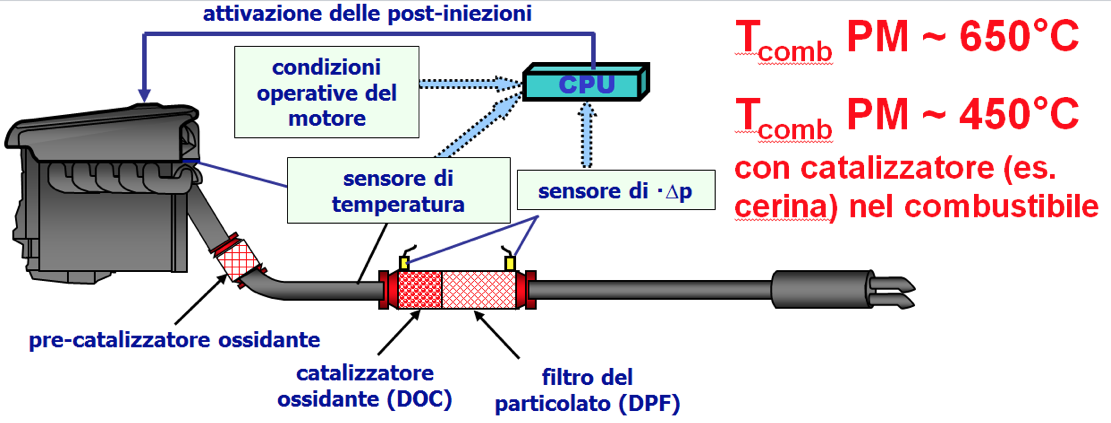

Figura 2 Schema di funzionamento della linea di scarico di un autoveicolo diesel dotato di DPF
Durante il normale funzionamento di un autoveicolo diesel dotato di DPF, le emissioni di particelle vengono abbattute con un’efficacia molto elevata rispetto alle emissioni di un autoveicolo diesel privo di DPF: anche la frazione ultrafine (diametro aerodinamico delle particelle inferiore a 100 nm) e la frazione nanoparticolato (diametro aerodinamico inferiore ai 30÷50 nm, le cui dimensioni consentono a queste particelle – se respirate – di oltrepassare la barriera polmonare alveolare umana ed entrare direttamente nel sistema circolatorio) vengono drasticamente abbattute. Con le migliorie tecniche progressive degli ultimi anni questa tecnologia sta raggiungendo livelli elevatissimi di efficacia di abbattimento delle emissioni di particelle allo scarico [Figura 3].

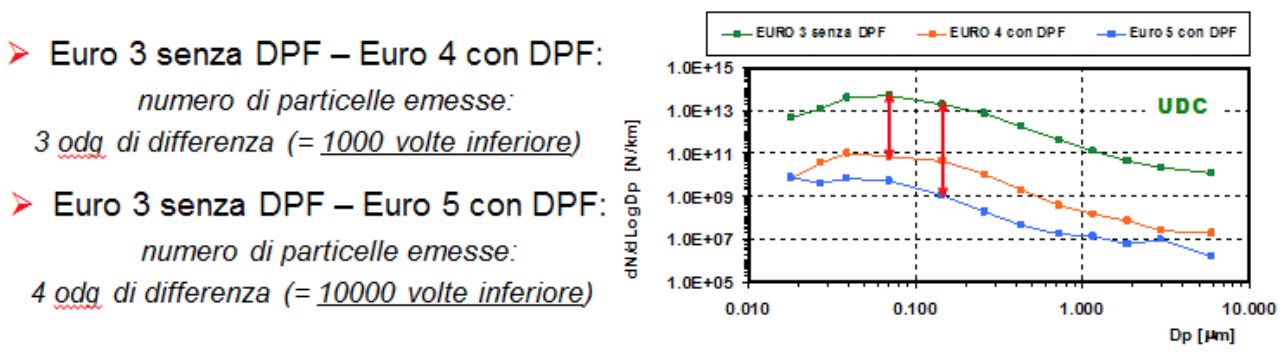

Figura 3 Confronto delle emissioni di particelle totali (solide + volatili, [N/km] = numero al chilometro) nel range 7 nm ÷ 10 µm, allo scarico di tre autoveicoli diesel: un Euro 3 senza DPF (in verde), un Euro 4 con DPF (in arancione), un Euro 5 (con DPF). Odg = ordine di grandezza [3]
Durante la rigenerazione del DPF, rispetto al normale funzionamento dell’autoveicolo si rileva allo scarico un incremento dell’emissione di CO2 e H2O, di inquinanti gassosi e di particelle in tutto il range dimensionale e con caratteristiche composizionali tipiche dell’emissione da motori diesel, molto simili alle emissioni delle particelle da autoveicoli diesel privi di DPF.
La rigenerazione del DPF dura tuttavia pochi minuti ed ha una frequenza media di avvio ogni 500-1000 km in dipendenza delle condizioni di guida (carico del motore) e della strategia di rigenerazione adottata dal costruttore.
Solo durante la rigenerazione del DPF, quindi, il livello di emissione anche della frazione ultrafine e del nanoparticolato si approssima a quello rilevato con autoveicoli diesel di pari livello tecnologico non dotati di DPF, con lievi differenze di carattere morfologico (diametro aerodinamico medio delle particelle) e composizionale (particelle di natura volatile/semi-volatile/solida) che, ad oggi, non hanno dato riscontro positivo in termini di aggravamento dell’impatto sulla salute umana rispetto alle particelle emesse da un motore diesel senza DPF [Figure 4 e 5].

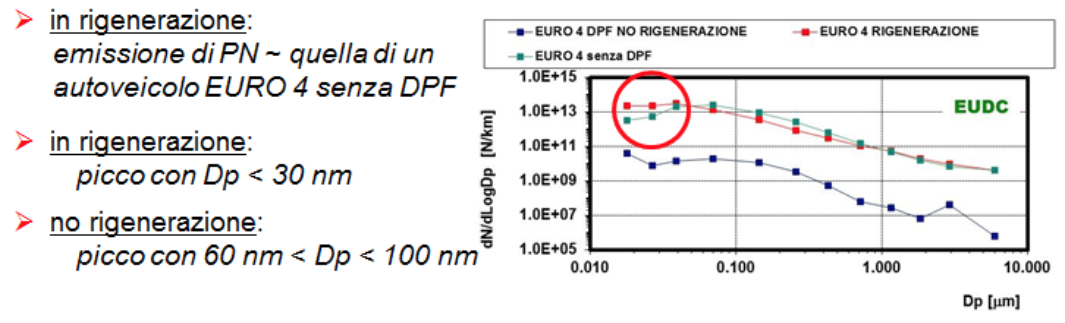

Figura 4 Confronto delle distribuzioni delle particelle totali emesse allo scarico di un autoveicolo Euro 4 con DPF in normale funzionamento (in blu) e durante la rigenerazione del DPF (in rosso), rispetto ad un Euro 4 senza DPF (in verde). PN = numero totale di particelle. Dp = diametro aerodinamico medio delle particelle [3].

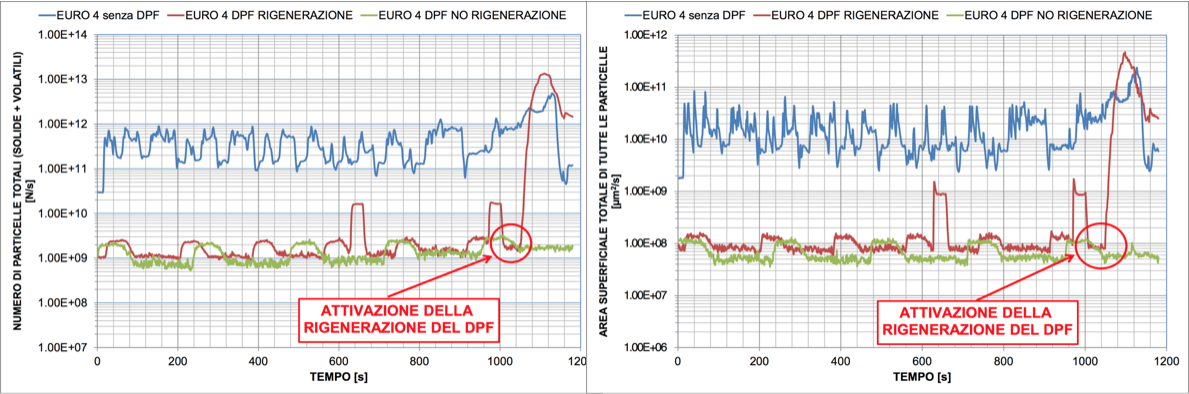

Figura 5 Confronto delle emissioni di particelle totali allo scarico di un autoveicolo Euro 4 con DPF in normale funzionamento (in verde blu) e durante la rigenerazione del DPF (in rosso), rispetto ad un Euro 4 senza DPF (in blu verde). PN = numero totale di particelle. Dp = diametro aerodinamico medio delle particelle. A sinistra emissioni modali del numero totale di particelle, a destra dell’area superficiale totale di tutte le particelle sul ciclo NEDC [3].
La tecnologia del DPF ha riscontrato una tale efficacia nell’abbattimento delle emissioni di particolato allo scarico che è stata utilizzata dai ricercatori di settore per sviluppare i filtri antiparticolato anche per le autovetture a benzina, i cosiddetti GPF (Gasoline Particulate Filter). Con lo scopo di ridurre i consumi e le emissioni di CO2 i motori a benzina vengono realizzati sempre più spesso con la tecnologia a iniezione diretta in camera di combustione (motori GDI – Gasoline Direct Injection), la quale tuttavia ha come riscontro negativo un incremento delle emissioni allo scarico di particelle incombuste.
Da settembre 2014 è entrata in vigore la normativa Euro 6 che prevede per i veicoli a benzina GDI il rispetto del limite di emissione allo scarico di 6*1012 #/km, che verrà ridotto allo stesso valore del diesel (6*1011 #/km) a partire dal 2017. Sempre più costruttori stanno adottando la tecnologia GPF come unica soluzione tecnica in grado di consentire il rispetto di questi limiti [4] e contemporaneamente ottemperare agli obblighi di riduzione delle emissioni di CO2.
La tecnologia dei filtri antiparticolato sta diventando sempre più matura e l’impatto sulla qualità dell’aria determinato da un parco circolante costituito da autoveicoli dotati di questi dispositivi può ritenersi quindi estremamente ridotto rispetto a flotte autoveicolari che ne siano prive.
Qualsiasi nuovo dispositivo antinquinamento di cui si voglia valutare l’efficacia nell’abbattimento di emissioni e/o consumi va testato secondo molteplici, rigidi e referenziati protocolli scientifici, come è stato fatto e viene
realizzato continuamente da Università e autorevoli Centri di ricerca di settore in tutto il mondo per i dispositivi antiparticolato sopra descritti.
E, in generale, i media italiani prima di inneggiare al dispositivo rivoluzionario o di gridare al complotto ambiental/tecnologico dovrebbero richiedere molteplici pareri alle Università e/o ai Centri di ricerca di cui sopra, per evitare di passare dall’informazione alla disinformazione, dallo scoop a tutti i costi alla… figuraccia.
[1] Regulation (EC) No 715/2007 of the European Parliament and of the Council of 20 June 2007 on type approval of motor vehicles with respect to emissions from light passenger and commercial vehicles (Euro 5 and Euro 6) and on access to vehicle repair and maintenance information (Text with EEA relevance)
[2] UNECE Regulation N. 83, Uniform provisions concerning the approval of vehicles with regard to the emission of pollutants according to engine fuel requirements, Revision 5, 22 January 2015.
[3] Emissioni di nanoparticolato da autovetture diesel in fase di rigenerazione del DPF [S. Casadei, D. Faedo, F. Avella]. PM2012 – 5° Convegno Nazionale sul Particolato Atmosferico
16-18 maggio 2012, Perugia – http://www.pm2012.it/sitoweb/programma.asp
[4] Il nanoparticolato: emissioni da fonti mobili e tecniche di valutazione dell’esposizione [S. Casadei, S. Moroni]. La Rivista dei Combustibili e dell’Industria Chimica. 2013 – Volume 67 – n.4 ISSN 1972-0122
Testo di Simone Casadei, con il contributo di Stefano Caserini
